DF-5738 Прямоточный Онлайновый рентгенофлуоресцентный анализатор химических элементов

DF-5738 Прямоточный Онлайновый рентгенофлуоресцентный анализатор химических элементов является прямоточным мультиэлементным онлайновым анализатором. Данный прибор применяет метод энергетического хроматизма, путем анализа смешенных энергетических спектров сложного излучения X, выпускающего элементов в материалах, проведет анализ составы, и высчитает виды и содержания элементов измеряемых материалов. Онлайновый рентгенофлуоресцентный анализатор в масштабе реального времени проведет анализ содержания различных элементов в процессе промышленного производства. Данный анализатор может участвовать и руководить автоматическим контролем в производственном процессе. Пропускает сложный процесс обработки проб. Непосредственно проведет анализ рудничного раствора, быстро выдает результаты измерения.

l Настоящая онлайн-анализия мультиэлементов в режиме реального времени, своевременное отражения технических изменений.

l Для работы анализитора не нужно установить помпу и трубопровод образцев, только поблизости установить анализитор, Что уменьшили инвестиции и затраты на эксплуатацию, а так же уменьшили работы технического обслуживания.

l Проектирование прибора рациональное, работа не под влиянием объемов руды.

l Оригинальная буферная установка, которая снижает скорость пульты и износ оборудования. 

l Дизайн софта направлена на людей, легко управлять.

II Основной принцип продукта

Основывая на Moseley law и используя новые технологии по атомной энергию, ядерные аналитические методы и метод энергетической дисперсии, анализитор анализирует смешанный спектр рентгеновского излучения X различных элементов в измеряемых материалах, таким образом получает типы и содержания элементов измеряемого материала .

III?Состав продукта

DF-5738 Прямоточный Онлайновый рентгенофлуоресцентный анализатор в основном состоится из сестемы измерения, системы обработки данных(главное устройство для обработки сигналов, печатная плата, программа, система аварийной сигнализации и другие ), зумпф находящегося под током (канал анализа,автоматическое устойство пробов,мешалка и т.д.), система электроуправления(блок управления, планшетный персональный компьютер,шкаф электрического управления) и т.д..

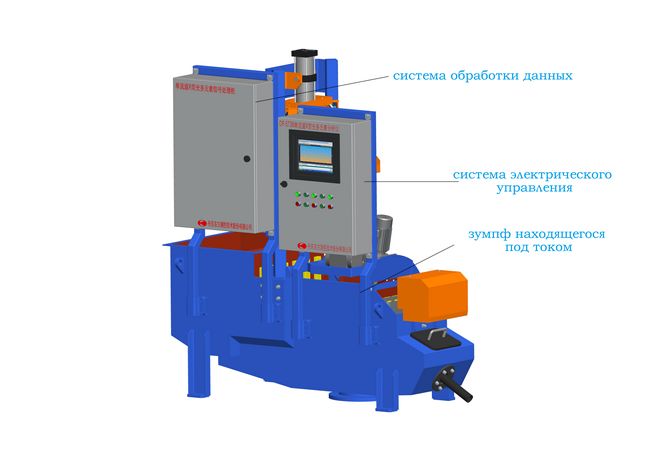

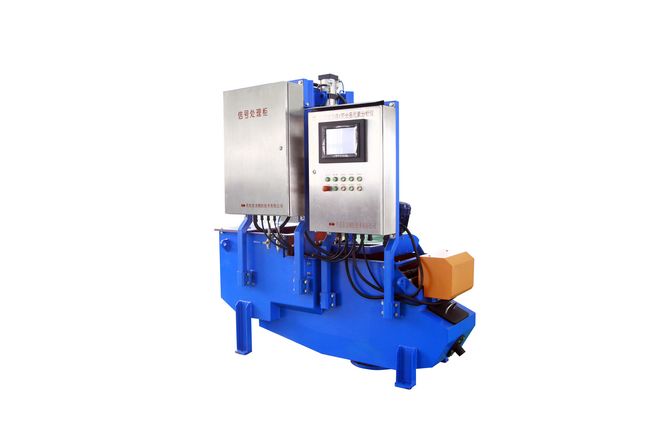

Схема 1 DF-5738 Прямоточный Онлайновый рентгенофлуоресцентный анализатор химических элементов

Детектор и радиоисточник упакуют закрыто внутри полости детектора, полость детектрора установится на раме детектора, пневмоподъёмник управляет повышением и понижением детектора: во время измерении, полость детектора просачивается в пульпе,когда измерение остановилось или испортилось, полость повышает на месте безопасности.

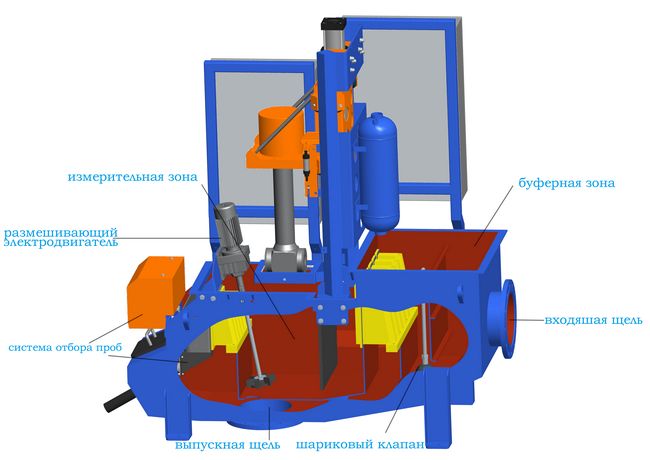

Схема 2 Монолитная конструкция анализатора

Зумпф находящегося под током(как показан на схеме 2) является специалиная проектная емкость для разумного анализа и выпускания пульпы(в зоне анализа), он может равномерно и стабильно передавать типичные пробы пульпы детектору. Зумпф принимает материал стали внешнего и клея внутри, структура является двухуровневая, верхная и нижная, когда пульпы засыпают во время неожиданной ситуации, можно регулировать шариковый клапан, чтобы пульпы выпускают из нижней выпускной щели. На переднее стороне зумпфа оснащена система пробов, для калибровки перед работой анализатора.Такая конструкция зумпфа есть такие особенности:

Разработанная сфера побольше, результат измерения типичном.

Обеспечивает подвижность пульпы, снижает работы обслуживания.

Увеличиваетизносостойкость иантифрикционное свойство.

Система обработки сигналов выполняет сбор, увеличение, калибрование,обработки сигналов детектора,и передает разработанные сигналы ПО анализатора, одновренно тоже может котролировать положение окна полости детектора, и передает сигналы положения окна блоку управления однокристального микропроцессора.

Блок управления контролирует и управляет положением движения прибора, и передает положение движения прибора ПО рентгенофлуоресцентного анализатора через связь данных RS-485/RS232(нижеуказанная схема является начальный интерфейс ПО рентгенофлуоресцентного анализатора).

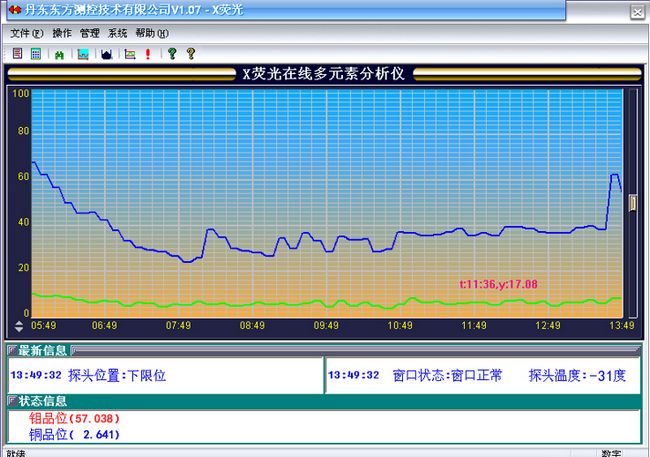

Схема 3 Основной интерфейс индикации ПО хоста

В комплекте с анализатором есть и промышленный планшетный персональный компьютер, клиент может выбрать другие апараты в соответствии с своеми требованиями, как принтер и др.. рабочая платформа ПО данного прибора компании DFMC является системы выше Windows 2000, ПО отвечает сбор, обработку, расчёты, калибровку, исторические спрвки, печатать данных и т.д..

IV Основные технические параметры

Онлайновое измерение пульпы руд в реальном времени

Типы элементов, анализируемых прибором: различные элементы с атомным номером 20 и более

Диапазон содержания анализируемых элементов: 100%~0.001%

Относительная погрешность: 0.5%-10%

повторяемость идолговременная стабильностьчастоты импульсов лучевого спектра≤0.1%

Температура потока материалов: 0~40°C

Температура окружающей среды: 0~40°C

Влажность окружающей среды: 0~90%

Основные параметры оборудования

• Нетто Прямоточный рентгенофлуоресцентный анализатор: 1050Kg

• рабочий объём отдельного аппарата для разложения: 68L

• Габарит оборудования(длина*ширина*высота): 1900x1000x2085mm

• Основная операторская иремонтная зона(длина*ширина): 2900x2000mm

Условие

• Требование к заземлению:сопротивление по отношению к земле 4Ω

• Требование к напряжению: 220V/380V

• Требование к водоёму: чистота без взвешенных частиц;

0.4MPa гидродавление 0.8MPa

• Требование к воздуху: чистота и продолжающий газовой источник;

• 0.6MPa давление воздуха 0.8MPa

V Особенности продукции

Прямоточное и точечное многоэлементное измерение

Структура имеет такие особенности: буферная, сокращения и квадратного сокращения и т.д.

Оснащен размешивающий электродвигатель, чтобы пульпы размешивались равномерно, без осаждения

применяет полупроводниковый детектор SDD с высокой разрешающей способностью, без охлаждения жидкого азота, значительно снижает работу обслуживания

Оснащен устройства для калибровки пробов

Скоростная система обработки сигналов
