РФА волнодисперсионный спектрометр

Краткое описание о продукции

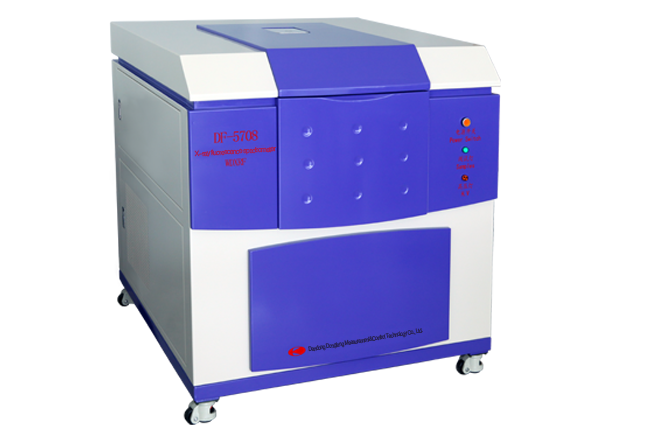

Рентгено-флуоресцентный спектроскоп длины волны дисперсии типа DF-5708 является прецизионным прибором для анализа элементов и их составов соединений с возможностью установления 10 стационарных спектрофотометрических дорожек на анализ 10 элементов в одно время. Стандартное расположение установлено на 10 элементов Na, Mg, Al, Si, S, Cl,K, Ca, Fe, P, является первым прибором для анализа составов элементов в лаборатории. Кроме этого расположение сможет быть установлено на любые 10 элементов от Na до U согласно разным требованиям к применению у абонента.

Особенности продукции

·
Проект прибора с высокой надежностью и стабильностью: применяется модульное проектирование для камеры постоянного температуры, системы охлаждения рентгеновской трубы, системы управления плотностью потока газа и стабильностью расходов, системы вакуумного управления, спектрофотометрической системы, детектора и т.д., чтобы целостный прибор работал стабильно с удобным обслуживанием. ·
Камера постоянной температуры: для проекта камеры постоянного температуры прибора и системы управления температурой применяется умственная равновесная система, чтобы колебание максимальной температуры в камере постоянной температуры было установлено не более 0,1 °C. ·
Система охлаждения рентгеновской трубы: применяется умственная система управления температурой, чтобы колебание температуры охлаждающего масла в рентгеновской трубе было установлено не более 1 °C; таким образом основной тепловой источник в камере постоянной температуры ---- температура защитного кожуха рентгеновской трубы находится в стабильном режиме, это не только создается условие для снижения колебания температуры в камере постоянной температуры, но и снижается тепловое расширение и холодная усадка у спектрофотометрического кристалла. ·
Система управления плотностью потока газа и стабильностью расходов: умственная система управления плотностью потока газа и стабильностью расходов обеспечивает стабильность и надежность счета детектора, действительно показывает изменение практической пропорции элементов.
Система вакуумного управления: модульная вакуумная система работает с удобным обслуживанием и заменой, высокоэффективная вакуумная система сокращает время предварительного отсоса вакуума с высоким вакуумом и удобным переключением. ·
Спектрофотометрическая система: Для высокоэффективного оптического канала и короткого оптического хода применяются оригинальные узлы оптического канала, эффективно сокращается оптический ход Х- флуоресцентного оптического канала, гораздо повышается эффективность Х- флуоресцентного рентгеновского сбора в каналах элементов. ·
Детектор: детекторы имеют разное расположение по измеренным элементам (пропорциональный детектор потока газа, закрытый пропорциональный детектор, мигающий детектор), в том числе для пропорционального детектор потока газа применяется модульное проектирование к контуру высокого напряжения у микротрубы счета и контуру усиления сигналов, чтобы узлы детектора непосредственно соединились с контуром скоростного отбора проб, это очевидно повышает способность по защите от помеха у контура детектирования; в то время гораздо уменьшается количество соединительного кабеля и вставных улов, повышается надежность прибора. ·
Очеловеченная рабочая станция программы: применяется интерфейс человека-машины, модульная операционная кнопка, что можно установить разные операционные приоритеты, разнообразные выходные акты, чтобы операция абонента стала более ловкой, удобной и прямой. В то время программа интегрирует протокол связи постоянно применяемой системы DCS, как TCP/IP, OPC, ModBus, RS232/485 и т.д., что можно провести обмен данными с центром управления дозировочной системы заводы или PLC, то есть можно передать аналитические данные к дозировочной системе, и тоже передать данные по соотношению. Осуществляется онлайный анализ данных и онлайный контроль над качеством.

Технические характеристики

·
Анализ сортиментов элементов: 10 любых элементов в диапазоне 11Na~92U .
Рентгеновская труба: рентгеновская труба с тонким глициним окном и торцевым окном 400W, мишенью Rh, изготовленная компанией Varian.
Охлаждение рентгеновской трубы: специальное охлаждение циркуляционного производства холода без нуждаемости охлаждающей воды.·
Источник высокого напряжения: 400W ( 50kV8mA ), трубчатое напряжение и ток 12 часов, стабильность: лучше 0,05%. ·
Тонность управления температурой в камере постоянной температуры: установленное значение ±0,1°C.
Детектор: пропорциональный детектор потока газа, закрытая труба счета, мигающий счетчик.·
Система обработки данных: независимый анализатор импульсной высоты с 10 контурами и 2048 каналами.·
Вакуумная система: независимая конструкция насосной, две вакуумных камер, удобное обслуживание. Максимальный вакуум в камере измерения: ниже 5Pa.·
Система потока газа: применяется иностранная система управления расходами с высокой точностью и плотностью, устройство стабилизации плотности потока газа с высокой точностью, степень стабилизации давления достигается до 0,002kPa. ·
Оборудование электроснабжения переменного тока 220V: переменный ток с стабилизацией напряжения 2kVA для очистки ·
Стабильность: (24 h) ≤2% ·
Удельное разрешение энергии у счетчика: ≤30%. ·
Линейность счета у прибора: ≤1%.
Время измерения для одиночной пробы: (включая время отсос вакуума при замене пробы) ≤(2-5)min.
Размер пробы: 40mmx10mm(H).
Площадь аналитической пробы: максимально 35mm.

Область применения
Строительные материалы / цемент, огнеупорные материалы / керамика
Металлургические полезные ископаемые / добыча полезных ископаемых, геология, химическая промышленность, нефтяная промышленность Металлические материалы

· Научное исследование, преподавание

· Стекло, графит

· Обследование грунты/ анализ элементов

· Технологическое управление

· Контроль качеством составов

· Контроль над составами
