Система по контролю и управлению качеством бумаги

Система по контролю и управлению качеством бумаги (в дальнейшем система QCS) может осуществить онлайновый контроль над определением количества бумаги, влажностью и зольностью, и участвует в автоматическом управлении. Данная система является одним из самых важных узлов управления бумажного завода, и тоже считается основным справочным условием определения уровня автоматического управления бумажного предприятия. На основе поглощения, принятия иностранной передовой технологии по определению и контролю над влажностью наша компания изготовила систему по контролю и управлению качеством бумаги DF-5710, соответствующую разным бумажным устройствам и процессу производства бумажной продукции, данная система имеет специальную технологию по управлению, повышает качество продукции, экономит сырьевые материалы, снижает себестоимость, становится важным средством и мероприятием для повышения степени автоматизации и экономической прибыли предприятия.

Состав продукции

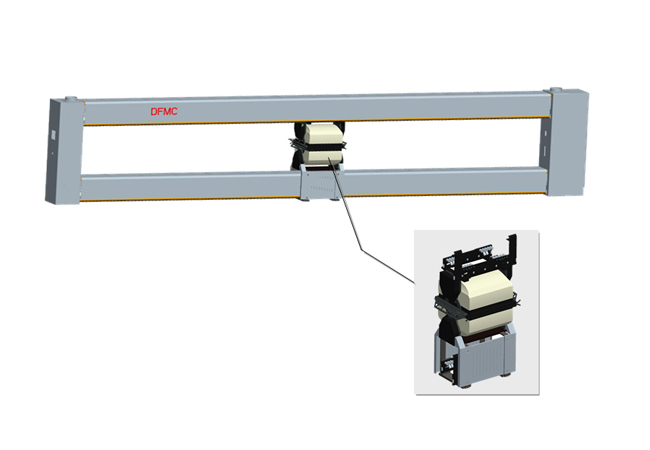

Система по контролю и управлению качеством бумаги DF-5710 состоит из многофункциональной прецизионной полки сканирования, умственного датчика с высокой точностью, шкафа управления системой, пульта операции, пульта инженеров, системы Сименс S7-300PLC, приборов на площадке, исполнителя и других узлов, соответствующей программы, программы управления и т.д., в том числе умственный датчик с высокой точностью включает в себя дозировочный датчик, датчик влажности, датчик зольности, датчик температуры воздушного зазора, датчик компенсации зазора и т.д..

Принцип продукции

Ядерный детектор системы по контролю и управлению качеством бумаги DF-5710 включает в себя дозировочный детектор , детектор влажности и детектор зольности.

Дозировочный детектор: применяется принцип затухания рентгеновского поглощения.

Детектор влажности: применяется принцип по наличию пика поглощения у ключа -OH на 1940nm.

Детектор зольности: применяется принцип по большому изменению коэффициента затухания при низкоэнергетическом рентгене к элементу низкого и высокого атомного номер.

Технические параметры

1. Прецизионная полка сканирования

Чистая ширина бумаги: 300-8200мм

Скорость сканирования: 20-600мм/с.

2 Датчик влажности

диапазон измерения: 0-30%

Применяемый дозировочный диапазон: 0-750 г/ м2

Точность датчика: ±0,1% от шкала

Точность измерения: ±0,15% от измерительного значения (2σ)

Повторное явление влажности: ±0,05% от измерительного значения (2σ)

3 Дозировочный датчик

Диапазон измерения: 10-1000 г/ м2

Точность датчика: ±0,1% от шкала

Точность измерения: ±0,15% от измерительного значения (2σ)

Повторность: ±0,05% от измерительного значения (2σ)

4 Датчик зольности

диапазон измерения: 0-35%

Точность измерения: ±0,25% от измерительного значения (2σ)

Время реакции измерения <10ms

Повторность зольности: ±0,1% от измерительного значения (2σ)

Основные функции продукции

· Осуществление онлайного контроля над дозированием готовой бумаги, влажностью, зольностью и другими технологическим параметрами;

· Осуществление ручного управления или полного автоматического управления с большим закрытым кольцом для дозирования готовой бумаги, влажности, зольности и других технологических параметров;

· Переднее управление концентрацией бумажной целлюлозы, расходами ;

· Управление давлением и уровнем сетевых передних шкафов;

· Управление соотношением целлюлозы/скорости сети;

· Управление открытостью доски или управление концентрацией целлюлозы на досках;

· Управление давлением пара;

· Показание моментного дозирования поперечного и продольного полотна, значения влажности, концентрации, расходов, моментного значения парового давления;

· Показание и поправка режима бумажного устройства, параметров управления;

· Напечатание бумажного рулона, группы, отчета о производстве в день;

· Замена сортимента производства, только нужно провести поправку дозирование, установленного значения влажности на компьютере, не нужно остановить устройство;

· Среза бумаги, автоматический вывод из работы; восстановление выдачи бумаги, автоматический вход;

· Передняя компенсация концентрации, устранение влияния изменения концентрации на дозирование;

· Изменение ширины сканирования по разному производству бумаги;

· Система имеет функцию по показанию сигнализации, что система имеет более приспособленность;


Особенности продукции

· Быстрая скорость контроля у системы с высокой точностью и стабильной работой;

· Для умственной полки сканирования применяется пара сварной двутавровой стали несущей, представляет отличную площадку основания привода;

· Скорость отбора проб датчика: 2000 раз/с. с высокой тонностью отбора проб;

· Контроль дозирования с высокой точностью: применяется импортный концентрационный гамма-радиоактивный источник Kr85 с уменьшением объема источника в раз, что гораздо уменьшает отклонение контроля из-за вибрации бумаги;

· Контроль влажности с высокой точностью: применяется камертонный модулятор с стабильной характеристикой для регулирования источника света, применяется 3 полупроводниковых детекторов с электрическим охлаждением Pbs для контроля над инфракрасными сигналами, имеется быстрая скорость контроля и высокая точность, что можно примениться на современном бумажном устройстве с высокой скоростью;

· Для головки сканирования применяется новая система с постоянной температурой и электрическим управлением, который полностью устраняет недостатки по традиционному способу охлаждения холодной водой;

· Имеется интерфейс эфирной сети с высокой скоростью, что имеется быстрая скорость связи и защита от помеха;

· Управление постоянной температурой воздушного зазора у головки сканирования гораздо устраняет влияние факторов окружающей среды на результаты контроля;

· Многоступенчатая компенсация контроля датчика, как компенсация пыли, компенсация вала Z, компенсация температуры и т.д., что гораздо повышает точность датчика;

· Специальный способ расчета развязывания по влажности, дозированию, зольности дальнейшее повышает точность контроля;

Эффект применения продукции

Система по контролю и управлению качеством бумаги DF-5710 применяется на отрасли производства бумаги экономит большую себестоимость для предприятия, в примере производственной линии товарной бумаги шир. 6м скоростью рабочего бумажного устройства 1000м/мин, производительностью 60г/м2 высококачественной двухсторонней желатинной бумаги, при применении данной системы можно экономить себестоимость по миллионам юней для предприятия путем управления влажностью на увеличение каждого 1%, что соответствовать государственной политике по экономии энергии и охране окружающей среды.
